HMSD

Casques de réalité étendue (XR)

Acronymes et utilisations

XR, VR, AR, MR, CPT, OST… : significations

XR = Réalité étendue : terme générique désignant tous les types de représentation.

Cela recouvre :

  • VR  = Virtual Reality
    • La scène est une image de synthèse pure

  • AR = Augmented Reality
    • On vient incruster des informations dans la vue de la scène (texte, icone, …)

  • MR : Mixed Reality
    • Les informations sont en 3D dans la scène (à la taille des objets dans la scène, c’est à dire que l’on a une connaissance de la 3D de la scène (on peut représenter un homme en pointillés caché derrière un arbre réel dans la scène)

Il existe 2 façons de percevoir/afficher l’environnement réel :

  • Caméra Pass Through (CPT) ou Video Pass Through (VPT) : l’écran bouche la vue devant les yeux; on affiche des images qui viennent soit de caméras qui filment une scène réelle, soit des images de synthèse pures.
  • Optical See Through (OST) : on voit la scène réelle en transparence à travers une visière en même temps que les informations en réalité étendue.

Casque « eSAS-CPT » (Camera Pass Through)

Casque « eSAS-OST » (Optical See-Through)

Applications

CPT or OST : Détection de menaces à 360° (léger et mieux équilibré que les JVN)

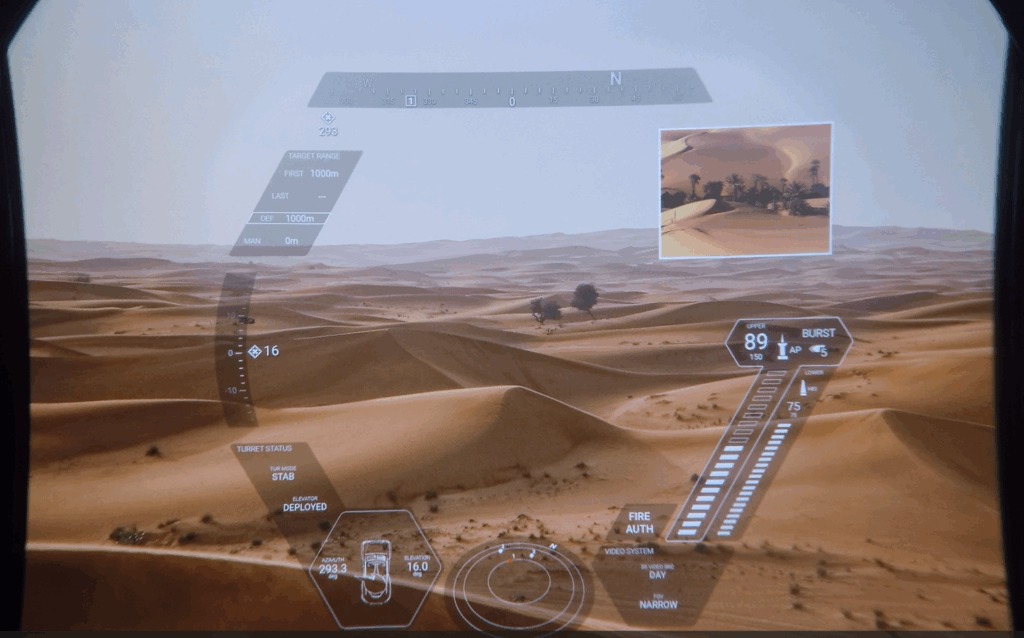

CPT

Cibler, surveiller et avoir la conscience de la situation.
Permet de VOIR LOIN, DE NUIT, A 360°

  • Incrustation d’images de synthèse de très bonne qualité (incluant carto, textes mission, etc…)
  • Incrustation de plusieurs flux video (thermique, système d’armes, etc)

OST

Conduite tout terrain, discrètement, en toutes conditions.
Permet de VOIR LA SCÈNE RÉELLE AUGMENTÉE

  • Conduite tout terrain de nuit comme en plein jour
  • Mix de la scène réelle avec des informations complémentaires
  • Capteurs champ large (80°) en nuit noire (niveau 5 OTAN)
  • Fusion visible/thermique

En résumé

Le CPT privilégie la qualité des images de synthèse ou des vues de caméra zoomées.

  • Luminosité et résolution des images affichées et des éléments incrustés
  • Mode simulateur pour l’entrainement
  • Coût et entretien plus réduit
  • Robustesse

L’OST privilégie la qualité de perception de la scène réelle.

  • Vue directe de la scène à travers la visière
  • Pas de risque de  « Motion sickness »
  • Confort
  • Pas besoin de réglage optiques utilisateur (IPD, dioptries, etc)
