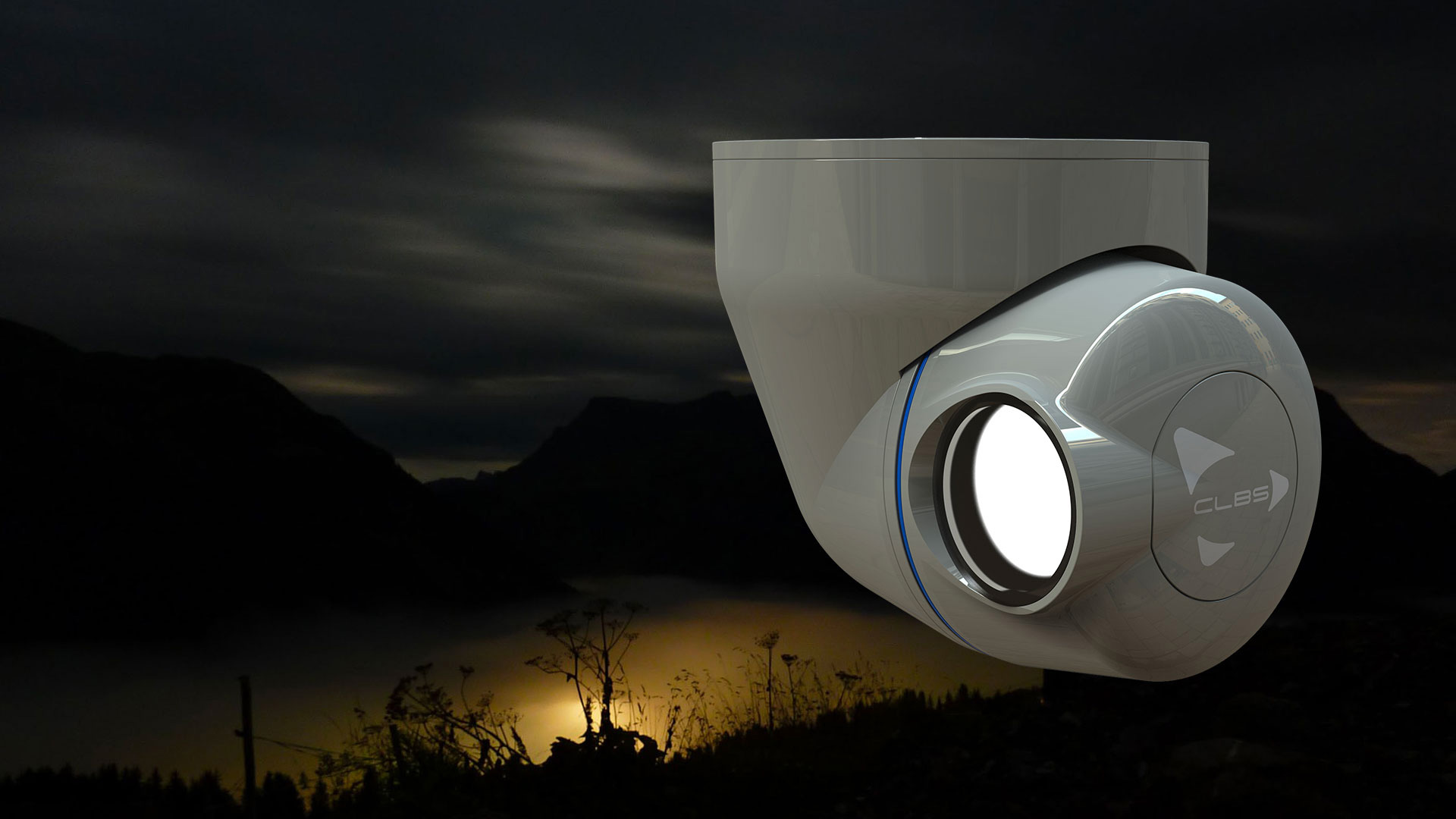

PROJECTEUR LASER COULEUR

Défense

Travaux aériens

Recherche et sauvetage

Autorités de contrôle

Caractéristiques

Éclairage laser
Bande spectrale : R + G + B + Infrarouge proche en option (VNIR et/ou SWIR)
Puissance de sortie jusqu’à 30 000 lumen réglable
Portée : typique 2km. Portée de 30m (~100 pieds) à 3 km (~10 000 pieds)
Portée utile pour l’identification de cibles humaines : typique 1 km (~3,5 kft)
Angle d’inclinaison du faisceau (taille du pinceau) : variable de 4° à 15°
Compatible avec les jumelles de vision nocturne

Avantages

Source lumineuse et tête émettrice séparées et connectées via fibre optique :

Source de lumière laser située à proximité de la source d’alimentation électrique et de refroidissement sans être exposée à des contraintes extérieures.
La tête du projecteur est compacte, ce qui réduit considérablement la traînée aérodynamique et les conséquences associées.

Source de lumière laser RVB haute puissance :

Compact, grande efficacité.
Modulation de puissance à grande vitesse et à large gamme de couleurs individuelles.
Eblouissement du suspect par effet stroboscopique

Synoptique

Spécifications

Tête de projecteur : sous partie de la gimbal ¨SU¨ (hors de l’appareil)

Dimensions : Hauteur 191.5mm (7.54″) x Diamètre 150mm (5.9″)
Poids : 4.9kg (10.8lbs)
Design intégré pour une traînée aérodynamique très faible
Vitesse de rotation : 180°/s
Rotation : Azimut : n x 360° | Elevation : +10° / -180°

Générateur de faisceau lumineux et alimentation électrique ¨PU¨ (à l’intérieur de l’appareil)

Générateur principal de lumière laser
Alimentation de la tête du projecteur
Dimensions : Hauteur 120mm (4.7″) x Largeur : 200mm (7.9″) x Longueur : 300mm (11.8″)
Poids : 3.9kg (8.6lbs)
Dissipation thermique : Refroidissement actif par ventilateur
Consommation : 1300W

Unité de commande à distance ¨RCU¨ (à l’intérieur de l’avion)

Dimensions : Hauteur 30mm (1.2″) x Largeur : 120mm (4.7″) x Longueur : 150mm (5.9″)
Poids : 0.7kg (1.5lbs)
Compatibilité avec les jumelles de vision nocturne (JVN) (MIL-STD-3009)

Panneau de commande (joystick, touches, écran)

Un deuxième contrôleur : version tablette avec des fonctions étendues et un affichage plus complet
Commutateur de priorité maître/esclave
Compatible JVN

Kit d'installation

Kit de montage : standard

Boîtier de montage sur la tête du fuselage
Option de montage par défaut : facile à monter, certifié et entretenu
Hauteur 230mm (9″) x Largeur : 210mm (8.27″) x Longueur : 210mm (8.27″)

Éclairage d’approche au décollage et à l’atterrissage

Feu de décollage et d’atterrissage
LEDs 10000lumen
Angle d’émission fixe de 60°
Disponible uniquement sur le kit de montage du fuselage

Jeu de câbles : standard

1x PU <-> SU, longueur 5m (alimentation “PU > SU” & liaison série à grande vitesse)
1 x PU <-> RCU, longueur 10m (alimentation “PU > RCU” & liaison série contrôle-commande)

Kit de montage personnalisé : option supports

Montage latéral sur A/C

Options

Asservissement à des boules gyrostabilisées (GSG9/11)
Pointeur laser proche infrarouge (compatible avec les jumelles de vision nocturne)
Télémètre laser (SWIR “eye safe”, portée de 1 km)
LIDAR (perception 3D haute résolution, “détecter et éviter les collisions”)
Caméra thermique IR grand angle ou angle réduit (LWIR)
Caméra couleur 4K, faible luminosité (quart de lune), zoom optique et numérique continu.
